Kako odabrati pravu veličinu PTFE cijevi? Objašnjeni ID, OD i debljina stijenke

1. Unutrašnji promjer (ID)

Unutrašnji prečnik (ID) se odnosi na prečnik unutrašnjeg otvora PTFE cevi.

Određuje raspoloživi prostor za prolazak tekućine, plina, žice ili filamenta.

ID direktno utiče na:

Brzina protoka

Pad pritiska

Kompatibilnost materijala

Instalacija odgovara

Na primjer, PTFE cijev sa većim ID omogućava veći protok fluida, dok manji ID pruža bolju kontrolu za precizne primjene.

Uobičajene aplikacije kod kojih je ID kritičan uključuju:

Prenos medicinske tečnosti

Laboratorijska oprema

Sistemi za hemijsko uzorkovanje

3D printer Bowden cijevi

2. Vanjski promjer (OD)

Vanjski prečnik (OD) se odnosi na ukupan vanjski prečnik PTFE cijevi.

OD je važan kada cijev treba da stane u konektore, spojnice, stezaljke ili sklopove opreme.

Ispravan OD osigurava:

Pravilno povezivanje sa armaturom

Sigurna instalacija

Mehanička stabilnost

Na primjer, mnogi industrijski kupci određuju PTFE cijevi na osnovu OD jer cijev mora odgovarati specifičnoj veličini spojnice ili konektora.

3. Debljina zida

Debljina zida je razmak između unutrašnjeg i vanjskog zida PTFE cijevi.

Može se izračunati na sljedeći način:

Debljina zida=(OD - ID) / 2

Debljina zida utiče na:

Otpornost na pritisak

Mehanička čvrstoća

Fleksibilnost

Temperaturne performanse

općenito:

Deblji zidovi pružaju veću mehaničku čvrstoću

Tanji zidovi pružaju bolju fleksibilnost

Idealna debljina zida ovisi o radnim uvjetima i zahtjevima primjene.

1. Razmotrite zahtjeve za aplikaciju

Prvi korak je razumijevanje načina na koji će se PTFE cijev koristiti.

Različite primjene zahtijevaju različite dimenzije.

Aplikacije za prijenos tekućine

Za transport tečnosti ili gasa, razmotrite:

Potrebna brzina protoka

Viskozitet fluida

Radni pritisak

Veličina veze

Za veće zahtjeve protoka može biti potreban veći ID.

Medicinske aplikacije

Medicinske PTFE cijevi obično zahtijevaju precizne dimenzije i čvrste tolerancije.

Važni faktori uključuju:

Mala i dosljedna ID

Glatka unutrašnja površina

Zahtjevi za biokompatibilnost

Preciznost dimenzija

Uobičajene aplikacije uključuju:

Komponente katetera

Medicinski instrumenti

Dijagnostička oprema

Zaštita električne i žice

Za primjenu izolacije žice, veličina cijevi treba odgovarati:

Prečnik kabla

Potrebna debljina izolacije

Montažni prostor

PTFE termoskupljajuća cijev i tankoslojna PTFE cijev se obično koriste u ovim aplikacijama.

1. Zahtjevi za protok tekućine

Unutrašnji prečnik određuje koliko tekućine može proći kroz cijev.

Ako je ID premali:

Povećava se otpor protoka

Može doći do gubitka pritiska

Ako je ID prevelik:

Sistem može postati manje efikasan

Prostor za instalaciju se može povećati

Odabir pravog ID-a pomaže u održavanju stabilnih performansi sistema.

2. Radni pritisak

Sposobnost pritiska PTFE cijevi ovisi o nekoliko faktora:

Prečnik cevi

Debljina zida

Temperatura

Uslovi primjene

Općenito, cijevi manjeg promjera sa debljim zidovima mogu izdržati veći pritisak.

Za aplikacije pod visokim pritiskom, kupci obično biraju ojačane ili deblje PTFE cijevi.

3. Temperaturni uvjeti

PTFE ima odličnu temperaturnu otpornost, obično radi od približno -200 stepeni do +260 stepeni.

Međutim, temperatura može uticati na:

Mehanička čvrstoća

Ocena pritiska

Fleksibilnost cijevi

Ispravnu veličinu cijevi treba odabrati na osnovu stvarnog radnog okruženja.

4. Prostor za instalaciju

Dostupan prostor za instalaciju je još jedan važan faktor.

Za kompaktnu opremu, kupci mogu zahtijevati:

Mala OD cijevi

Tankozidne PTFE cijevi

Kapilarna cijev

Za industrijske sisteme, veće OD cijevi mogu biti poželjnije za lakšu instalaciju i veći kapacitet protoka.

PTFE kapilarna cijev

Tipične karakteristike:

Mala ID

Precizna tolerancija

Tanki zid

Prijave:

Medicinski uređaji

Laboratorijski instrumenti

Precizni sistemi fluida

Standardna PTFE cijev

Tipične karakteristike:

Različite ID i OD opcije

Pogodno za opću industrijsku upotrebu

Prijave:

Hemijski transfer

Pneumatski sistemi

Povezivanje opreme

PTFE cijev za 3D štampače

Uobičajeni zahtjevi:

Glatka unutrašnja površina

Nisko trenje

Tačan ID

Veličina cijevi mora odgovarati promjeru filamenta i strukturi vrućeg kraja.

Različite industrije mogu zahtijevati prilagođene veličine PTFE cijevi izvan standardnih specifikacija.

Opcije prilagođavanja uključuju:

Prilagođeni ID i OD

Različite debljine zidova

Uska tolerancija dimenzija

Različite dužine

Prilagođene boje

Posebne strukture

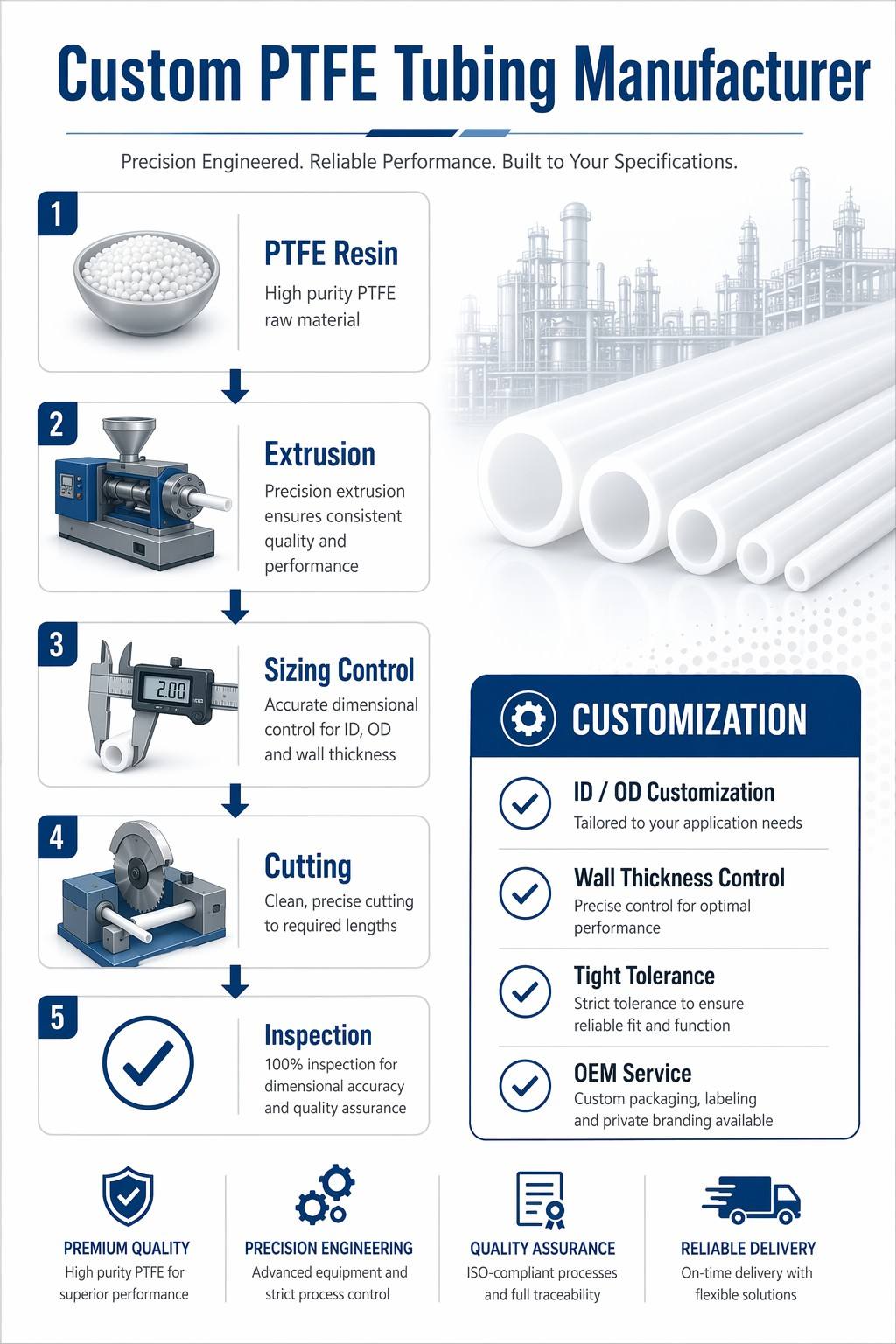

U Witflonu nudimo prilagođena rješenja za PTFE, FEP i PFA cijevi prema nacrtima, uzorcima ili zahtjevima korisnika.

Prije naručivanja PTFE cijevi, potvrdite sljedeće informacije:

✓ Unutrašnji prečnik (ID)
✓ Vanjski promjer (OD)
✓ Debljina zida
✓ Zahtjev za dužinu
✓ Raspon temperature
✓ Radni pritisak
✓ Hemijska kompatibilnost
✓ Okruženje aplikacije

Pružanje tačnih specifikacija pomaže da se osigura pouzdan rad cijevi u vašem sistemu.

Odabir prave veličine PTFE cijevi je od suštinskog značaja za postizanje stabilnih performansi i dugog vijeka trajanja.

Razumijevanjem odnosa između ID, OD i debljine zida, inženjeri i kupci mogu odabrati cijevi koje odgovaraju njihovim zahtjevima za protok, uvjetima instalacije i radnom okruženju.

Bilo da su vam potrebne standardne PTFE cijevi ili prilagođeno rješenje, rad sa iskusnim proizvođačem PTFE cijevi može vam pomoći da pronađete pravu specifikaciju za vašu primjenu.
